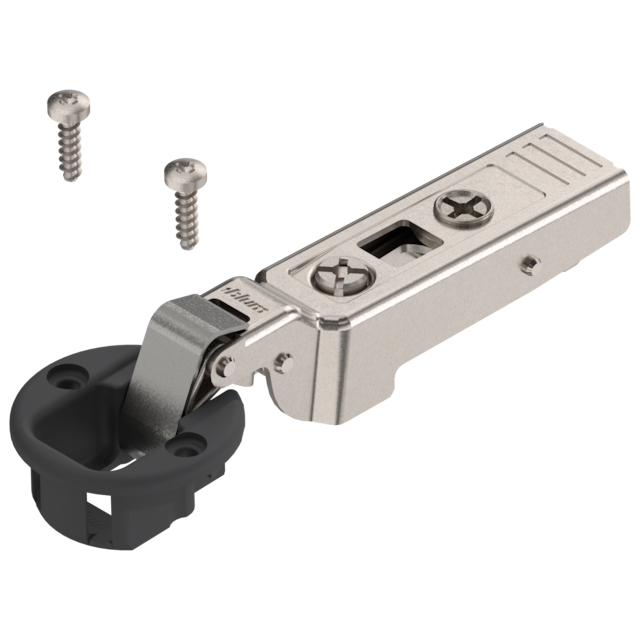

CLIP top glass door hinge 94°
CLIP top glass door hinge 94°
Ident no:
06458607
Part no.:
75T4200 GT-MB V50S/NI
Box qty:
50
pc
pcs
- type: glass door hinge
- boss fixing: for screwing on
- closing mechanism: with spring
- colour/surface: black/nickel plated
- application: half overlay application
- opening angle: 94 °
CLIP top glass door hinge 94°
- type: glass door hinge
- boss fixing: for screwing on
- closing mechanism: with spring
- colour/surface: black/nickel plated
- application: half overlay application
- opening angle: 94 °
Ident no:
06458607
Part no.:
75T4200 GT-MB V50S/NI
Box qty:
50
pc
pcs
Please log in to see prices and availability.
Technical data
Technical data
type
glass door hinge
boss fixing
for screwing on
closing mechanism
with spring
colour/surface
black/nickel plated
integrated soft-close mechanism
no
for door material
glass
front type
glass door - CRISTALLO
fixed dimension in factory setting
0.50 mm
application
half overlay application
closed hinge
no
hinge system
CLIP top
material
steel
for door thickness
4.50 - 7.00 mm
mounting system
CLIP
opening angle
94 °
pivoting system
mini
key information
Das Glastürscharnier ist eine ebenso elegante wie stabile Lösung für die Befestigung von Glastüren mit Topfbohrung. Es eignet sich für eine Frontdicke von 4,5 bis 7 mm. In Kombination mit dem bewährten CLIP-Mechanismus steht es für hohen Einstell- und Montagekomfort sowie für eine komfortable und präzise, dreidimensionale Türjustierung mit Tiefeneinstellung über eine Gewindeschnecke.
scope of delivery
1x glass door hinge, 2x screw for fixing in nylon
depth adjustment type
convenient with spiral screw
